Komplexní automobilový elektrický systém

I. Přehled produktu

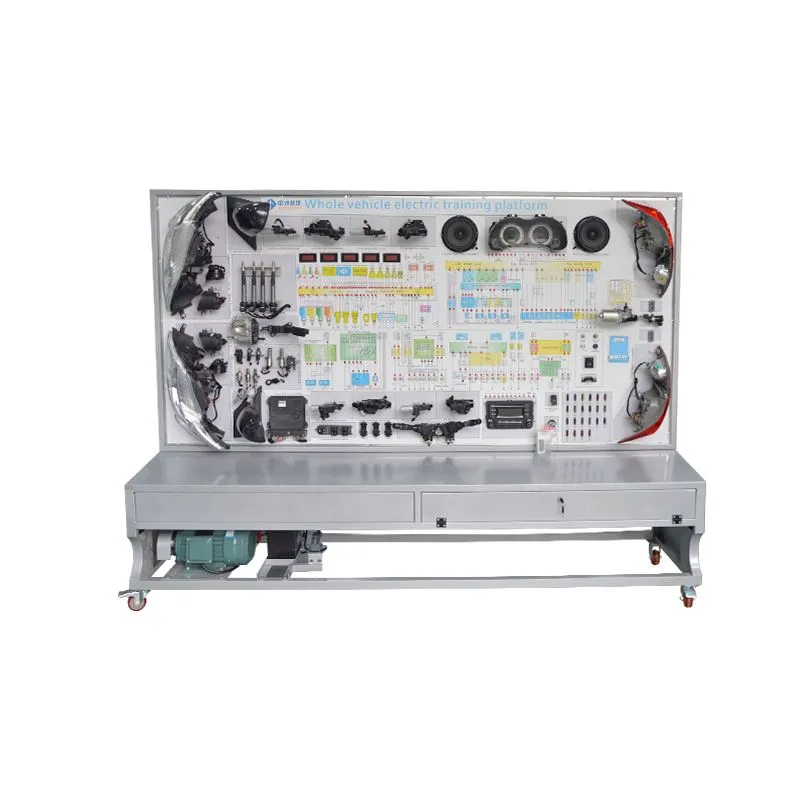

TheKomplexní automobilový elektrický systémškolicí platforma je založena na skutečných automobilových elektrických součástech, předvádí strukturu a pracovní procesy různých automobilových elektrických systémů, včetně systému ochrany proti krádeži motoru, systému přístrojů, systému osvětlení, systému stěračů, systému klaksonu, systému zapalování, systému elektrického ovládání oken, elektrického systému dveřní zámky, audio systém, startovací systém a nabíjecí systém. Je vhodné pro školy vyučovat teorii a výcvik údržbyKomplexní automobilový elektrický systém.

II. Vlastnosti produktu

Reálné a funkční automobilové elektrické systémy, které plně demonstrují složení a strukturuKomplexní automobilový elektrický systém.

Připojte napájecí zdroj a ovládejte různé elektrické spínače a tlačítka na výukovém panelu, abyste předvedli pracovní procesy elektronického řídicího systému automobilového motoru, systému přístrojů, systému osvětlení, systému stěračů, systému klaksonu, systému zapalování, systému elektrických oken, elektrických zámků dveří , audio systém, startovací systém a nabíjecí systém.

Panel zařízení je vyroben z vysoce kvalitního hliníkového kompozitního materiálu, který je odolný proti nárazu, znečištění, ohni a vlhkosti. Povrch je ošetřen speciálním nástřikem; panel je potištěn barevným schématem obvodu, které nebledne. Studenti mohou intuitivně porovnávat schéma zapojení se skutečnými součástmi, aby pochopili a analyzovali principy fungování každého automobilového elektrického systému.

Výukový panel je vybaven detekčními terminály, které umožňují přímé měření elektrických signálů z obvodových součástí automobilových elektrických systémů, jako jsou odporové, napěťové, proudové a frekvenční signály.

Panel obsahuje diagnostickou zásuvku, kterou lze připojit k vyhrazeným nebo univerzálním automobilovým dekodérům pro dotazy na kódování ECU, čtení a mazání chybových kódů, čtení datových toků, testování komponent, nastavování parametrů, analýzu tvaru vlny a porovnávání klíčů.

Panel se vyznačuje 1,5mm ocelovou konstrukcí válcovanou za studena pro estetický vzhled; základna je vyrobena ze svařované oceli s procesem nanášení stříkáním a samosvornými kolečky pro mobilitu.

III. Technické specifikace

Rozměry (cca): 2400×700×1900mm (D׊×V);

Napájení: Třífázový čtyřvodičový (nebo třífázový pětivodičový) 380V ±10%, 50Hz;

Provozní napětí: DC 12V;

Provozní teplota: -40 stupňů až +50 stupňů;

Třífázový asynchronní motor;

Napětí: AC 220V/380V;

Výkon: 2,2KW;

Rychlost: 1420 ot/min;

Ocelová trubka: 40×40×3mm;

Skříň: 1,5mm ocelová lisovaná konstrukce válcovaná za studena, se zadními dvířky pro údržbu;

Mobilní kolečka: 100×60 mm.

IV. Základní konfigurace (na jednotku)

iV. Bezpečnostní opatření při manipulaci se zařízením

Během přepravy se vyvarujte pohybu samotného zařízení. Většina našich výrobků je vybavena mobilními kolečky a zařízení je obecně velké a těžké.

Automobilové tréninkové pomůcky mají často nepravidelné tvary. Před přemístěním produktu zkontrolujte, zda nevyčnívají předměty, jako jsou hřebíky nebo ostré hrany, abyste předešli zranění. Pokud to podmínky dovolí, zvažte použití ochranných rukavic a obuvi.

Nepřemísťujte zařízení rychle po jakémkoli terénu, protože to může vést ke ztrátě kontroly a vážným bezpečnostním nehodám a také k významnému poškození zařízení.

Buďte zvláště opatrní při přemisťování zařízení přes pracovní stoly, rampy, schody a další kluzká místa. Při přepravě zařízení dveřmi se ujistěte, že šířka dveří je dostatečná, aby nedošlo k poranění prstů.

Při výběru místa umístění zvolte plochý, větraný prostor s přístřeškem a protipožárním přístupem. Jakmile je poloha zastavení potvrzena, zabrzděte pohyblivá kolečka nebo je zablokujte pevným předmětem, abyste zabránili rozjetí. Většina našich výrobků musí být umístěna vodorovně, aby fungovala bezpečně a správně.

Tip:Kdykoli je to možné, používejte mechanickou manipulaci.

V. Bezpečnostní opatření při instalaci a ladění

Neprofesionálové mají zakázáno instalovat nebo ladit zařízení. Odborníci musí před instalací důkladně porozumět funkcím a zákazům zařízení a v případě potřeby mohou kontaktovat výrobce s žádostí o technickou pomoc.

Ujistěte se, že je zařízení pevně nainstalováno, aby se zabránilo pádu součástí a zranění.

Pokud výrobek používá napájecí zdroj 220V/380V, musí být napájecí kabel instalován kvalifikovaným elektrikářem. Během provozu udržujte bezpečnou vzdálenost od tohoto zdroje energie, aby nedošlo k úrazu elektrickým proudem.

Neoprávněné úpravy tohoto zařízení jsou zakázány.

VI.Opatření při používání

Zařízení by mělo být používáno v dobře větraném, suchém prostředí. V učebně praktického výcviku se seznamte s umístěním a použitím hasicích přístrojů.

Instruktoři se musí před použitím zařízení zúčastnit školení poprodejního servisu, aby si osvojili základní provozní metody a principy, a musí vést studenty ve vzdělávacích aktivitách. Žákům není dovoleno obsluhovat zařízení sami.

Před použitím zařízení zkontrolujte připojení napájení a odstraňte veškeré nečistoty z výukových modulů, jako jsou demontážní nástroje a měřicí zařízení.

Zkontrolujte opotřebení každého modulu. Pokud jsou některé součásti poškozené, proveďte údržbu nebo je vyměňte. Údržba se nesmí provádět, když je zařízení zapnuté.

Dodržujte předpisy výcvikového prostoru a poslouchejte opatření instruktora. V případě nehody zachovejte klid, odpojte napájení, pokud je to možné, a neprodleně informujte instruktora, aby prostor evakuoval.

Během normálního provozu mějte vždy na paměti vysoké teploty, tlaky a rychlosti, abyste předešli zranění a poškození zařízení. Zařízení má topná tělesa a během provozu je zakázáno se jich dotýkat.

Detekční terminály nebo paralelní konektory na výukovém panelu jsou přímo připojeny k řídicím systémům, senzorům a akčním členům pouze za účelem testování. Proveďte testy v souladu s pokyny instruktora. Použití jednoduchých testovacích lamp (pouze běžné žárovky), vodičů nebo vodivých kovů pro připojení svorek je přísně zakázáno, protože to může způsobit zkraty, chybné signály a potenciálně vést k poškození zařízení a bezpečnostním nehodám.

Po tréninku vypněte hlavní zdroj napájení a ujistěte se, že je zařízení chráněno před vodou a prachem.

Pravidelně provádějte údržbu zařízení, včetně výměny nemrznoucí směsi, převodového oleje, brzdové kapaliny atd.

V blízkosti zařízení je zakázáno kouření a jiné nebezpečné operace, jako je otevřený oheň.

VI. Filozofie poprodejního servisu:

Den uvedení produktu do provozu je naším skutečným testem. Nikdy nemůžeme omluvit své nedostatky; řešení problémů je naší jedinou možností. Poskytovat vám upřímnou službu je náš věčný závazek.

VII. Proces poprodejních služeb:

Vy, zákazník, nám zašlete e-mail s popisem vašich poprodejních potřeb.

Po obdržení vašeho e-mailu okamžitě odpovíme a budeme pracovat na co nejrychlejším vyřešení problému.

Provádíme pravidelná sledování a sledování, vždy sledujeme vaše používání a poskytujeme včasnou pomoc.

Poznámka:Uvítáme vaše hovory kdykoli!
